薄膜生產、涂布、復合等工序都可能會造成薄膜卷曲，而薄膜卷曲不僅影響產品外觀與性能，還可能導致生產中斷或產品報廢，是眾多薄膜生產/加工企業的共同困擾。今天小編結合實際經驗，與大家一同聊聊薄膜的卷曲問題及相關解決方案，以供大家參考。

薄膜卷曲的原因

薄膜發生卷曲的本質原因是薄膜兩面的應力不平衡，薄膜的橫截面方向出現應力梯度，即一面處于拉應力狀態，一面處于壓應力狀態，這種不平衡狀態導致薄膜自發彎曲以降低系統總能量。導致薄膜卷曲的直接原因可分為以下幾種情況：

（1）熱膨脹系數不匹配（復合膜卷曲最常見原因）

多層復合薄膜材料CTE差異：當復合膜由不同材料組成時，各層材料的熱膨脹系數不同，溫度變化時各層膨脹/收縮程度不一致，產生內應力，導致薄膜卷曲。

溫度變化：加工或使用過程中溫度變化會使CTE高的材料層收縮/膨脹更明顯，導致薄膜向某一側彎曲。

（2）殘余應力

制造工藝應力：在沉積、涂布、干燥或固化過程中產生的殘余應力未完全釋放。如：溶液法制備薄膜時溶劑揮發導致體積收縮；濺射/PVD/CVD沉積時原子堆積產生的本征應力。

冷卻應力：高溫工藝后冷卻時，由于各層冷卻速率不同而產生的應力。

（3）薄膜結構不對稱

多層共擠薄膜：多層共擠，且每層使用材料不一樣，多層之間材料不對稱，造成應力不對稱。

單面鍍膜或涂層：在薄膜某一表面涂覆或鍍膜，薄膜兩面結構不對稱，從而導致應力不對稱。

（4）濕度影響（對親水性材料）

吸濕性材料在濕度變化時會膨脹/收縮，類似熱膨脹效應，各層材料吸濕性不同則會造成薄膜卷曲。

（5）機械應力

外部拉伸/壓縮力不均勻施加或基材與薄膜的柔韌性不匹配。

薄膜卷曲對生產應用的影響

薄膜卷曲不僅影響產品的外觀，還可能對后續加工和使用造成嚴重影響：

（1）生產過程中的問題

降低良品率：卷曲可能導致薄膜在切割、印刷或復合時出現偏差，增加廢品率。

設備適配性下降：卷曲的薄膜可能無法順利通過輥軸或導輥，導致卡料、斷膜等問題，影響生產效率。

（2）應用性能的下降

影響貼合效果：在光學膜、保護膜等應用中，卷曲會導致貼合不緊密，產生氣泡或翹邊，降低產品性能。

機械性能受損：卷曲可能使薄膜局部應力集中，降低其抗拉強度或耐折性，影響使用壽命。

（3）終端用戶體驗不佳

外觀缺陷：在包裝行業，卷曲的薄膜會影響印刷效果和產品美觀度，降低消費者購買意愿。

薄膜卷曲具體解決方法

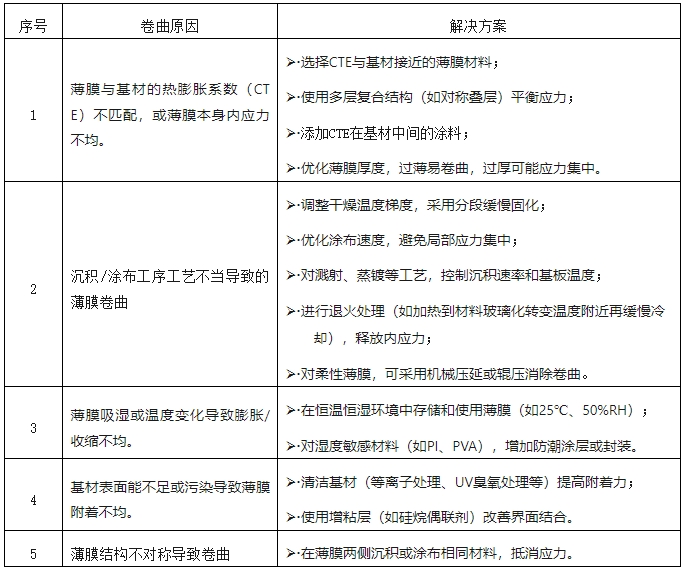

針對薄膜卷曲的不同成因，可采取以下措施進行優化：

薄膜卷曲是一個多因素導致的問題，設計材料、工藝和環境等多個方面。通過優化材料選擇、改進生產工藝并加強環境控制，可以有效減少卷曲現象，提高薄膜產品的質量和生產效率。未來，隨著新材料和智能控制技術的發展，薄膜卷曲問題有望得到更徹底的解決。
